EL testi, güneş paneline kontrollü elektrik akımı uygulanarak hücrelerin yaydığı yakın kızılötesi ışığın özel bir kamerayla görüntülenmesidir. Elektrolüminesans testi olarak da bilinen bu yöntem; mikro çatlakları, elektriksel olarak devreden ayrılmış hücre bölgelerini ve bazı bağlantı kusurlarını incelemek için kullanılır.
Bir panelin camı sağlam göründüğünde bile altındaki silisyum hücrelerde hasar bulunabilir. Güneş paneli EL testi, gözle yapılan kontrolün ortaya çıkaramadığı bu hücre düzeyindeki sorunları görünür kılmaya yardımcı olur. Ancak görüntüde çatlak bulunması, panelin belirli bir oranda güç kaybettiğini tek başına göstermez.
GES yatırımcıları, EPC firmaları ve işletme ekipleri için EL incelemesinin değeri burada başlar: Hangi modüllerin daha ayrıntılı değerlendirilmesi gerektiğini gösterir ve kalite kararlarını kayıt altına alınabilir bulgularla destekler.
Elektrolüminesans testi nasıl çalışır?
Güneş hücresi normal çalışırken ışığı elektrik enerjisine dönüştürür. EL incelemesinde ise harici bir doğru akım kaynağıyla hücreye elektrik verilir. İleri yönlü kutuplama adı verilen bu durumda elektronlar ve oyuklar yeniden birleşirken enerjinin bir bölümü ışık olarak açığa çıkar.
Kristal silisyum hücrelerin yaydığı ışık yakın kızılötesi bölgededir ve insan gözüyle görülmez. Uygun sensöre sahip kamera, bu zayıf ışımayı kaydederek hücrelerin gri tonlamalı görüntüsünü oluşturur. Görüntüdeki parlaklık dağılımı; elektriksel bağlantılar, hücre malzemesi ve ölçüm koşulları hakkında bilgi taşır.
Bu nedenle EL kamerası ile termal kamera aynı işi yapmaz. EL görüntüsü elektriksel uyarımla oluşan ışımayı, termal görüntü ise sıcaklık dağılımını incelemeye yarar.
Güneş paneli EL testi nasıl yapılır?
Uygulama; hazırlık, görüntüleme ve değerlendirme olmak üzere üç temel aşamadan oluşur. Testin fabrikada veya kurulu santralde yapılması, ekipmanı ve çalışma planını değiştirir.
1. Modül ve ölçüm koşulları hazırlanır
Önce incelenecek panelin seri numarası, modeli ve testin amacı kaydedilir. Sevkiyat kontrolü, teslimat sonrası hasar incelemesi veya işletmedeki bir arızanın araştırılması farklı örnekleme planları gerektirebilir.
Yetkin ekip, uygun elektriksel ayırma ve güvenlik prosedürlerini uygulayarak modülü ya da diziyi test düzeneğine bağlar. Akım seviyesi panelin özelliklerine ve ölçüm prosedürüne göre belirlenir; bütün paneller için geçerli tek bir akım değeri yoktur.
2. EL görüntüsü alınır
Panel kontrollü biçimde enerjilendirilirken yakın kızılötesine duyarlı kamera görüntüyü kaydeder. Fabrikada karartılmış kabinler, sahada ise çoğunlukla gece koşulları veya ışığı engelleyen düzenekler kullanılır. Bunun nedeni, ortam ışığının zayıf EL sinyalini bastırabilmesidir.
Kameranın odağı, çekim açısı, çözünürlüğü ve pozlama ayarları sonucu etkiler. Uygun silisyum CCD/CMOS sensörler veya InGaAs kameralar kullanılabilir; seçim, görüntü kalitesi ve uygulamanın hız gereksinimine bağlıdır.
3. Görüntüler analiz edilerek raporlanır
Görüntü kalitesi kontrol edildikten sonra hücreler ve şüpheli bölgeler değerlendirilir. Bulgular seri numarasıyla eşleştirilir; kusurun konumu, görünümü ve gerekli ek incelemeler rapora işlenir.
Karşılaştırma yapılacaksa akım, sıcaklık ve kamera ayarlarının da bilinmesi gerekir. Farklı koşullarda çekilmiş iki görüntünün yalnızca parlaklığına bakarak hasarın ilerlediği söylenemez.

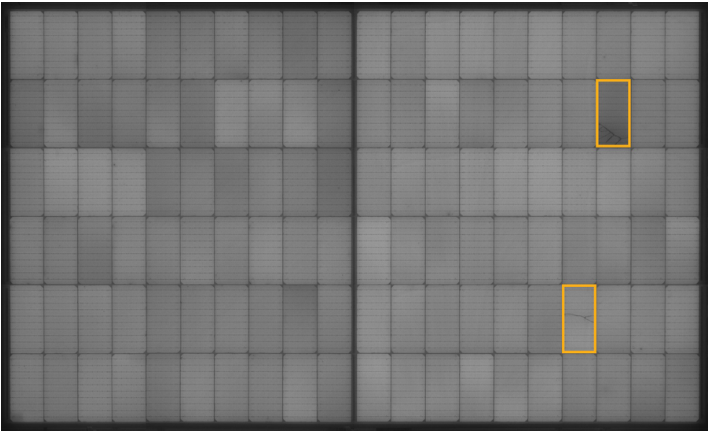

EL testi hangi kusurları gösterebilir?
Elektrolüminesans görüntüleme, özellikle hücre içindeki elektriksel sürekliliği etkileyen sorunların incelenmesinde yararlıdır. Bununla birlikte benzer görüntü desenleri farklı nedenlerden kaynaklanabilir.
| Bulgu | EL görüntüsünde olası görünüm | Değerlendirmede dikkat edilecek nokta |
|---|---|---|
| Mikro çatlak | İnce, koyu veya dallanan çizgiler | Çatlağın hücrenin bir bölümünü elektriksel olarak ayırıp ayırmadığı |
| İnaktif hücre bölgesi | Sınırları belirgin karanlık alan | Alanın konumu, bağlantıları ve modül mimarisi |
| Hücre kırığı | Birden fazla çatlak ve parçalı kararma | Hasarın kapsamı ve elektriksel etkisi |
| İletken yol veya bağlantı kusuru | Şerit biçiminde koyuluk, bölgesel parlaklık farkı | Akım toplama yolları ve bağlantı direnci |
| Şönt veya PID şüphesi | Noktasal, kenarlarda yoğunlaşan ya da daha geniş kararma | Desenin tek başına kesin teşhis sayılmaması |
Bu bulguların satın alma ve kabul kararlarında nasıl kullanılacağını PV modül kalite kontrolünde EL görüntü analizi ve kabul kriterleri yazısında inceleyebilirsiniz.
EL görüntüsündeki karanlık alanlar ne anlama gelir?
Karanlık alan, ilgili bölgeden kameraya ulaşan EL sinyalinin daha düşük olduğunu gösterir. Bunun nedeni çatlakla ayrılmış bir hücre parçası olabileceği gibi yüksek bağlantı direnci, kaçak akım yolu veya malzeme farklılığı da olabilir.
Görüntüleme koşulları da önemlidir. Odak hatası, yüzeydeki kir, optik etkiler veya uygun olmayan pozlama, kusurla karıştırılabilecek koyuluklar oluşturabilir. Çok kristalli hücrelerin doğal tane sınırları da mekanik çatlak olarak değerlendirilmemelidir.
Güvenilir yorum için önce görüntünün kullanılabilirliği kontrol edilir; ardından desenin hücre yapısıyla ilişkisi incelenir. Belirsiz durumlarda farklı akım seviyelerinde tekrar görüntüleme veya tamamlayıcı elektriksel ölçüm gerekebilir. Parlak bir hücre de tek başına panelin bütün kalite ve güvenlik kontrollerinden geçtiği anlamına gelmez.
Mikro çatlak her zaman güç kaybına yol açar mı?

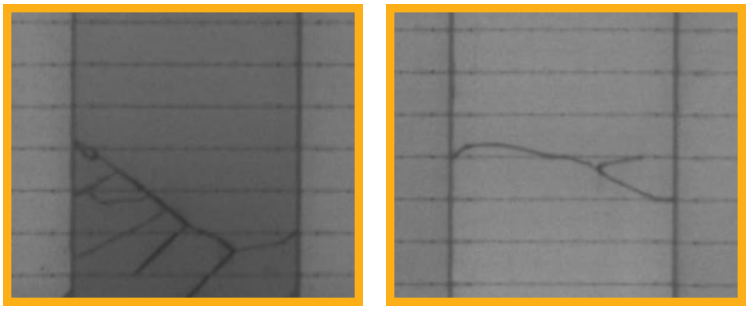

Her mikro çatlak aynı etkiyi yaratmaz. Hücrenin iki tarafı arasındaki elektriksel bağlantı korunuyorsa başlangıçtaki performans etkisi sınırlı olabilir. Çatlak, hücrenin bir bölümünü akım toplama yollarından ayırdığında ise kayıp riski artar.
Değerlendirmede çatlağın sayısı kadar yönü, konumu, oluşturduğu inaktif alan ve panelin bağlantı mimarisi önem taşır. Yarım hücreli ve çoklu iletkenli modüllerle eski hücre tasarımları aynı kabul edilmemelidir. Mekanik yükler ve sıcaklık döngüleri de mevcut hasarın zaman içindeki davranışını değiştirebilir.
Örneğin iki panelde benzer uzunlukta çatlak görülebilir. Birinde elektriksel bağlantı devam ederken diğerinde hücre köşesi devreden ayrılmış olabilir. Yalnızca çatlak uzunluğuna bakmak bu farkı kaçırır.
Dolayısıyla EL görüntüsünden doğrudan watt kaybı veya yıllık üretim kaybı hesaplanamaz. Güç etkisini değerlendirmek için I-V eğrisi ya da uygun koşullarda flash test gibi elektriksel ölçümlere ihtiyaç vardır. EL raporu bu ölçümleri yönlendiren hücre düzeyindeki kanıtı sağlar. Konunun ayrıntısını EL görüntüsü yıllık performans kaybını ölçer mi? yazısında ele aldık.
EL testi ile termal kamera arasındaki fark nedir?
İki yöntemin seçimi, yanıtlanmak istenen soruya bağlıdır. Hücre içindeki çatlak ve bağlantı yapısını incelemek ile çalışan santraldeki sıcaklık anomalilerini belirlemek farklı ölçüm ihtiyaçlarıdır.
| Karşılaştırma | EL testi | Termal inceleme |
|---|---|---|
| İncelenen sinyal | Elektriksel uyarımla oluşan yakın kızılötesi ışıma | Yüzeyin termal ışınımı ve sıcaklık dağılımı |
| Temel kullanım | Hücre çatlakları, inaktif alanlar ve bağlantı anomalileri | Sıcak noktalar ve işletmedeki ısıl anomaliler |
| Uygulama koşulu | Kontrollü elektriksel uyarım; genellikle düşük ortam ışığı | Uygun ışınım, yük ve hava koşulları |
| Saha planlaması | Elektriksel erişim ve ayrıntılı görüntüleme gerektirir | Drone ile geniş alan taramasına uygundur |
IEA PVPS’nin EL ve kızılötesi görüntüleme raporu, bu yöntemlerin birlikte değerlendirilmesini destekler. Isınma oluşturmayan bir çatlak termal incelemede belirginleşmeyebilir; EL görüntüsü de işletmedeki bütün sıcaklık sorunlarını açıklamaz.
Pratikte termal taramada şüpheli bulunan modüller, gerektiğinde EL ve I-V ölçümleriyle ayrıntılı incelenebilir. Bu yaklaşım, geniş saha taramasından modül düzeyinde incelemeye geçişi sağlar.
GES projelerinde EL testi ne zaman kullanılır?
EL incelemesi, panelin yaşam döngüsündeki farklı kontrol noktalarında kullanılabilir. Amaç her aşamada aynı değildir:
- Üretim ve sevkiyat öncesinde: Hücre ve bağlantı kusurlarını incelemek, başlangıç kaydı oluşturmak.
- Saha teslimatında: Önceki görüntülerle karşılaştırarak taşıma sürecinde ortaya çıkmış olabilecek değişiklikleri araştırmak.
- Montaj ve devreye alma aşamasında: Kurulum sonrasındaki modül durumunu belgelemek.
- İşletme döneminde: Beklenmeyen performans sorunlarında veya dolu gibi olaylar sonrasında seçilen modülleri ayrıntılı değerlendirmek.
Burada en değerli kayıt, seri numarası ve çekim tarihi bilinen karşılaştırılabilir görüntüdür. Teslimatta görülen bir çatlağın yalnızca görüntüsüne bakarak taşıma sırasında oluştuğu söylenemez. Sevkiyat öncesi kayıtlarla birlikte değerlendirme, hasarın hangi aşamada ortaya çıktığını araştırmayı kolaylaştırır. Bu kayıtların tedarikçiye nasıl sunulduğunu güneş paneli garantisi ve hasar belgeleme yazısında anlattık.
İyi bir EL test raporunda neler bulunmalı?
Kullanışlı bir rapor, işaretlenmiş görüntülerin yanında bulgunun hangi koşullarda elde edildiğini de açıklamalıdır. Böylece farklı ekipler aynı paneli tekrar inceleyebilir ve önceki değerlendirmeyle karşılaştırabilir.
Raporda en azından şu bilgiler aranmalıdır:
- Modül seri numarası, model ve test tarihi.
- Uygulanan akım, ölçüm koşulları ve görüntü kalitesi bilgisi.
- Orijinal görüntü ile işaretlenmiş kusur konumları.
- Kusur sınıfı, değerlendirme gerekçesi ve belirsiz bulgular.
- Kullanılan kabul kriteri ve gerekiyorsa ek test önerisi.
EL görüntülerinin alınması, işlenmesi ve yorumlanması için IEC TS 60904-13:2018 doğrudan ilgili teknik referanstır. Görüntüleme yönteminin tanımlanması ile satın alma kabul kararının verilmesi ayrı konulardır. Rapordaki geçti/kaldı sonucunun dayandığı proje kriterleri açıkça belirtilmelidir.
Yapay zekâ ile EL görüntü analizi
Binlerce panelin görüntüsünü tek tek değerlendirmek, tutarlı sınıflandırma ve kayıt yönetimi gerektirir. Yapay zekâ destekli analiz; şüpheli alanların işaretlenmesi, kusurların sınıflandırılması ve inceleme önceliğinin belirlenmesine yardımcı olabilir.
Sonucun güvenilirliği görüntü kalitesine, hücre teknolojisine ve modelin benzer görüntüler üzerinde doğrulanmasına bağlıdır. Bir kusurun işaretlenmesiyle panelin kabul kararı aynı adım değildir; karar, tanımlı kriterlerle ilişkilendirilmelidir.

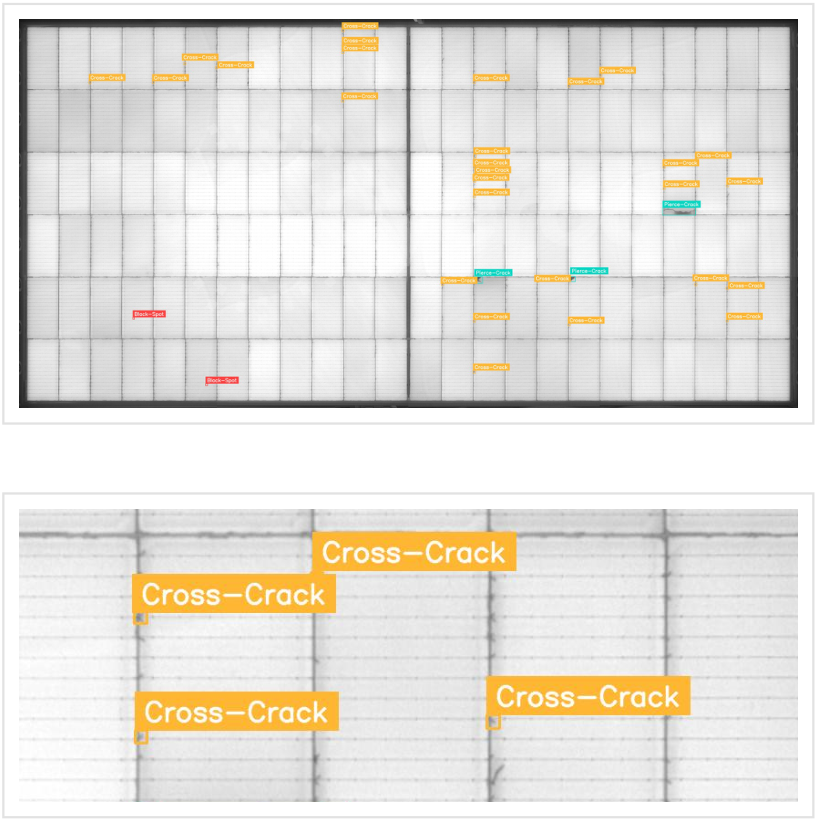

eyerod Quality Intelligence, fabrikadan gelen EL görüntülerini yapay zekâyla analiz ederek kusurları modül bazında sınıflandırır ve kabul kriterlerine göre raporlamayı destekler. Buradaki hizmet kapsamı, mevcut EL görüntülerinin analizidir. Böylece kalite ekipleri görüntü arşivinden inceleyebilecekleri ve aksiyona dönüştürebilecekleri bulgulara ulaşabilir. Bu yaklaşımın 2.697 panelde nasıl sonuç verdiğini EL analizi vaka çalışmasında paylaştık.
EL görüntülerindeki kusurları modül bazında görünür kılın
EL incelemesinden yararlanmak için görüntüleri doğru modülle eşleştirmek, bulguları tutarlı biçimde sınıflandırmak ve kabul kriterleriyle birlikte değerlendirmek gerekir.
Fabrikanızdan veya tedarikçinizden gelen EL görüntülerini modül bazında analiz ettirmek ve projenizin kalite kontrol sürecini değerlendirmek için eyerod ekibiyle iletişime geçin.
