GES As-Built ve Tasarım–Saha Karşılaştırması: Drone Verisi Ne Sağlar?

Bir GES sahasında proje ilerledikçe tasarımdaki niyet ile sahada oluşan gerçeklik arasında küçük farklar birikir; as-built kaydı da tam olarak bu farkların üzerine kurulur. eyerod, düzenli drone verisini tasarım dosyaları, saha ölçüleri ve imalat kanıtlarıyla aynı bağlama getirir. Amaç, proje sonunda geçmişi yeniden kurmaya çalışmak değil; ekiplerin gerçekleşen imalatı inşaat boyunca görünür, ölçülebilir ve izlenebilir tutmasıdır.

As-built: Gerçekleşen imalatın kaydı

Bir GES projesinde tasarım çizimleri planlananı gösterir; as-built ise gerçekten inşa edilenin kaydıdır. Bu nedenle “as-built doğrulaması” yerine daha doğru soru şudur: Tasarımla saha arasındaki görünür farkları nasıl erken görür, kritik değişiklikleri nasıl doğru zamanda ölçer ve gerçekleşen imalatı nasıl güvenilir biçimde kayda alırız? Kablo güzergâhı, tracker sıraları, drenaj, erişim yolları, inverter pad’leri ve bağlantı noktalarında bu ayrım; kabul, handover ve işletme açısından kritiktir. Drone ile haritalama, ortofoto, ortomozaik, DSM ve nokta bulutu üzerinden bu karşılaştırmayı mümkün kılar.

Tasarım, redline ve gerçekleşen durum kaydı

Redline çizim, yüklenicinin inşaat sırasında tasarımdan sapmaları işlediği canlı çalışma setidir. As-built dokümantasyonu, sahada uygulanmış gerçek imalatın saha temelli kaydıdır. Record drawing ise bu saha verileri ve redline’lardan türetilen, gözden geçirilmiş nihai arşiv setidir. Sözleşmeler bu terimleri farklı kullanabilir; önemli olan teslimin inşa edilmiş durumu güvenilir şekilde yansıtmasıdır.

GES as-built paketinde neler bulunur?

Utility-scale PV sahalarında as-built paketi yalnızca panel dizilimini kapsamaz. Genel yerleşim, tracker/pile geometrisi, DC-LV-MV kablo güzergâhları, kablo listeleri, tek hat şemaları, topraklama düzeni, inverter-trafo-şalt yerleşimi, yol, grading, drenaj, topoğrafya, string konfigürasyonu ve tasarımdan sapmalar tipik teslim kalemleridir. Bu set, proje kapanışından sonra işletme ve bakım ekibinin teknik hafızasıdır.

Drone ile tasarım–saha karşılaştırması iş akışı

RTK/PPK destekli uçuşla ve gerekiyorsa yer kontrol noktalarıyla veri toplanır; ardından orthophoto/orthomosaic, DSM ve nokta bulutu üretilir. CAD, GIS veya BIM tasarım verisi aynı koordinat sistemine oturtulur ve saha verisiyle üst üste getirilir. Görünür sapmalar, eksik imalatlar veya olası çakışmalar işaretlenir. Kritik bulgular GNSS rover veya total station ile doğrulanır. Böylece drone site survey, yalnız fotoğraf değil; ölçülebilir doğrulama sürecine dönüşür.

Bu akışın düzenli tekrarı, ilerleme takibiyle de aynı veri setini paylaşır. Uçuş sıklığının ve otomasyonun imalat temposuna nasıl bağlandığını GES saha takibinde drone dock sistemleri yazısında ayrıntılı olarak ele almıştık.

Ortofoto, DSM ve nokta bulutu ne sağlar?

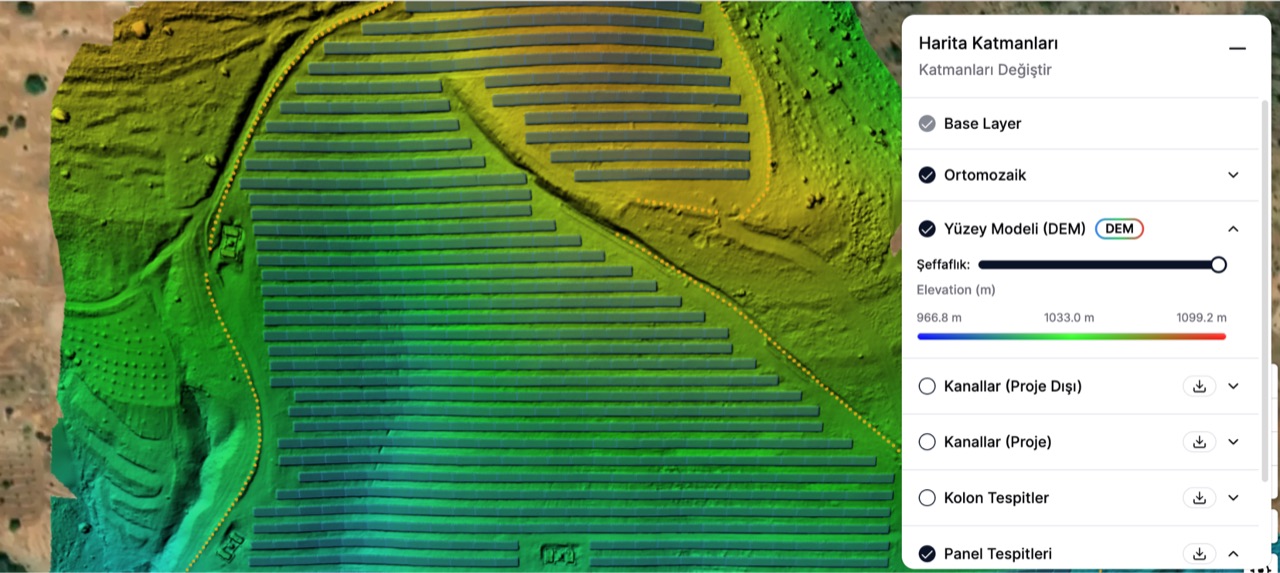

Ortofoto, geometrik olarak düzeltilmiş ve ölçü alınabilir hava görüntüsüdür; CAD/GIS overlay için güçlü bir altlıktır. Ortomozaik, büyük GES sahasını tek bir coğrafi görsel katmanda birleştirir. DSM, zemin ve görünür nesnelerin kotlarını temsil ederek grading, drenaj ve yüzey analizine yardımcı olur. Nokta bulutu ise üç boyutlu tasarım-gerçekleşen karşılaştırmasının temel girdisidir.

Drone doğruluğu ve yer ölçümüyle birlikte çalışma

Doğruluk drone modelinden tek başına gelmez: GSD, uçuş irtifası, bindirme, RTK/PPK, GCP dağılımı, ışık, işleme ayarları ve bağımsız checkpoint’ler sonucu belirler. İyi kurulmuş iş akışlarında santimetre düzeyi sonuçlar mümkündür; ancak sıkı tolerans, stakeout, kabul noktası veya uyuşmazlık riski olan işlerde total station ve GNSS rover kritik rolünü korur. En güvenli yaklaşım, drone ile geniş alan görünürlüğünü yer ölçümü ile mühendislik doğrulamasını birleştirmektir.

Drone’un göremediği imalatlar: doğru anda kayıt alın

Drone, geri doldurulmuş kabloları, gömülü tie-in’ları, hendek yataklamasını ve kapatılmış altyapıyı doğrudan göremez. Çözüm, backfill öncesi progresif capture’dır: hendek açıkken uçuş yapılır; kritik kotlar ve bağlantılar yer ölçümüyle kaydedilir; redline’lar güncellenir; görseller, ölçüler ve çizim revizyonları aynı kayıt sisteminde ilişkilendirilir. Böylece gömülü imalat da doğru zamanda toplanan kanıtlarla nihai as-built setine taşınır.

eyerod ile saha verisini aynı bağlamda incelemek

As-built verisi kapanışta arşivlenecek PDF’lerden ibaret olmamalıdır. eyerod Construction Intelligence ürünü; drone görüntülerini, ortomozaikleri, DSM’i, nokta bulutunu, redline’ları ve kontrol ölçülerini aynı çalışma alanında bir araya getirir. Böylece ekipler “Sahada gerçekten ne inşa edildi?”, “Tasarım nerede sapıyor?” ve “Hangi imalat kapanmadan ölçülmeli?” sorularını daha erken yanıtlayabilir; yeniden iş ve handover belirsizliğini azaltabilir.

eyerod ile tasarım–saha karşılaştırması iş akışı

eyerod, düzenli drone uçuşlarından üretilen ortomozaik, DSM ve nokta bulutunu CAD/GIS tasarımıyla aynı bağlama getirir. Ekipler görünür imalatı zon, varlık veya iş paketi seviyesinde inceleyebilir; tasarım-saha farklarını işaretleyebilir; kritik noktaları GNSS veya total station ile doğrulayabilir. Açık hendek, tie-in ve geri dolgu öncesi kayıtlar da bu akışa eklendiğinde, as-built handover paketi tek seferlik dosya toplama yerine inşaat boyunca oluşan kanıt zincirine dönüşür.

Kapsamın tamamını eyerod Çözümler sayfasındaki Construction Intelligence bölümünde inceleyebilir; aynı verinin ilerleme raporlamasına nasıl bağlandığını GES şantiye takibi nasıl yapılır? yazısında görebilirsiniz.

Kapanışa taşınan kayıt

Tasarım–saha karşılaştırması tek başına bir rapor değildir; kapanışta açık kalan işleri ve kabul kayıtlarını da besler. Aynı ortomozaik üzerinde tutulan punch list ve ITP kayıtlarının bu zinciri nasıl tamamladığını Punch list ve ITP nedir? yazısında ele alıyoruz.

Kısa cevaplar

Drone ile as-built üretilebilir mi? Görünür imalatlar için evet; gömülü işler için backfill öncesi kayıt ve yer ölçümü gerekir.

RTK/PPK gerekli mi? Görsel dokümantasyon için her zaman değil; ancak koordinatlı karşılaştırma ve kabul kalitesinde teslim için güçlü biçimde önerilir.

Drone gömülü kabloyu görür mü? Hayır; açık hendek aşamasında kayıt alınmalıdır.

As-built ile record drawing aynı şey mi? Hayır. As-built sahadaki gerçekleşen imalatın kaydıdır; record drawing bu kayıt ve redline’lardan türetilen, gözden geçirilmiş nihai arşiv setidir.
